UL2547 Multi-conductor shielded cable

请点击

请点击

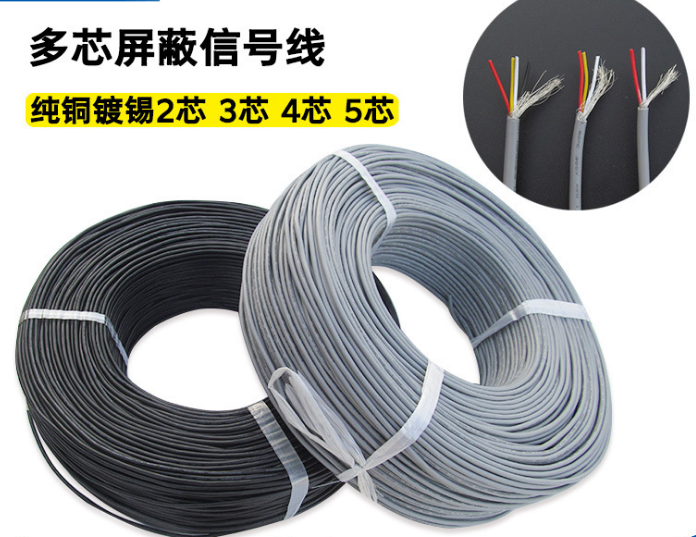

Product：UL2547 Multi-conductor shielded cable

Description

AWM 2547 CSA AWM Ⅰ/Ⅱ A

多芯屏蔽电缆

标准: UL 758,1581 CSA C22.2 NO.210.2

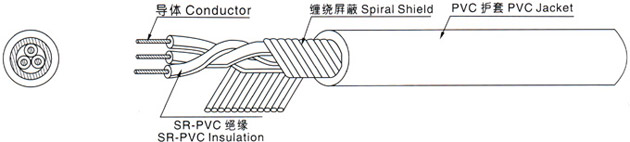

■ 构造

■ 印字

AWM 2547 VW-1SC( )AWG 80℃…CS ALL1066838 AWMⅠ/Ⅱ A FT1( )AWG 80℃ -F-

■ 产品说明

●　额定电压：无规定，额定温度： 80℃
●　导体使用单根或绞线 30-16AWG 裸铜或镀锡丝
●　半硬质 PVC 绝缘
●　镀锡或裸软铜线缠绕屏蔽
●　PVC 护套
●　可通过 UL VW-1SC 及 CSAFT1 垂直耐燃试验

■ 应用

适用于录音、录影设备、声响系统、电子电路。

UL 2547 80℃ 无电压值
芯数	异体			绝缘		缠绕屏蔽		护套		最大导体电阻 20℃	最小绝缘电阻 20℃	耐电压 1 min	标准长度
	线规	线数 / 线径	直径	标称厚度	标称外径	线径	外径	标称厚度	标称外径	最大导体电阻 20℃	最小绝缘电阻 20℃	耐电压 1 min	标准长度
	AWG	No./mm	mm	mm	mm	mm	mm	mm	mm	Ω/km	MΩ Km	V	FT(M)
2	30	7/0.10	0.30	0.25	0.80	0.10	1.80	0.40	2.60	354.24	15	500	2000 （ 610 ）
	28	7/0.127	0.38	0.25	0.88	0.10	1.96	0.40	2.76	223.75			2000 （ 610 ）
	26	7/0.16	0.48	0.25	0.98	0.12	2.20	0.40	3.00	139.73			1000 （ 305 ）
	24	11/0.16	0.61	0.25	1.11	0.12	2.46	0.40	3.26	93.3
	22	17/0.16	0.76	0.25	1.26	0.12	2.76	0.40	3.56	55.0
	20	26/0.16	0.94	0.30	1.54	0.12	3.32	0.40	4.12	34.6
	18	41/0.16	1.18	0.40	1.98	0.12	4.20	0.40	5.00	21.8
3	30	7/0.10	0.30	0.25	0.80	0.10	1.93	0.40	2.73	354.24	15	500	2000 （ 610 ）
	28	7/0.127	0.38	0.25	0.88	0.10	2.10	0.40	2.90	223.75			2000 （ 610 ）
	26	7/0.16	0.48	0.25	0.98	0.12	2.35	0.40	3.15	139.73			1000 （ 305 ）
	24	11/0.16	0.61	0.25	1.11	0.12	2.63	0.40	3.43	93.3
	22	17/0.16	0.76	0.25	1.26	0.12	2.72	0.40	3.52	55.0
	20	26/0.16	0.94	0.30	1.54	0.12	3.56	0.40	4.36	34.6
