UL2468 PVC insulated flat ribbon wire

请点击

请点击

Product：UL2468 PVC insulated flat ribbon wire

Description

AWM 2468 CSA AWM I A

聚氯乙烯绝缘排线

标准: UL 758, 1581 CSA C22.2 No.210.2

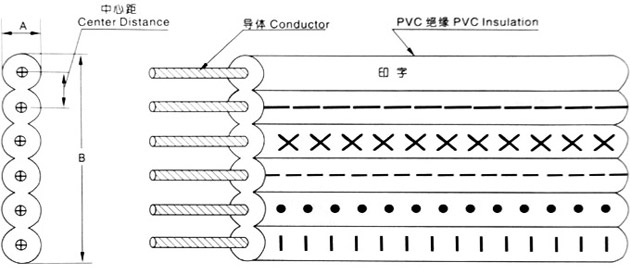

■ 构造

■ 印字

AWM 2468 VW-1 （） AWG 80℃ 300V--CSA LL1066838 AWM I A FT1 （） AWG 80℃ 300V-F-

芯数 2C 3C 4C 5C 6C 7C 8C 9C 10C 11C 12C
识别标志 — × - ● │ + － ×－－│ +－ ×－

■ 产品说明

●　额定电压： 300V ，额定温度： 80℃
●　导体使用单根或绞线 32-16AWG 裸铜或镀锡丝
●　PVC 绝缘
●　可通过 UL VW-1 及 CSA FT1 垂直耐燃试验
●　使用标准厚度、易剥、易裁
●　具有抗酸、耐油、防霉等特性

■ 应用

适用于一般电子、电器设备内部连线，当暴露于有油环境时，不得超过 60℃ 或 80℃

UL 2468 80℃ 300V
异体类型	异体			芯数	中心距	绝缘		最大导体电阻	最小绝缘电阻 20℃	耐电压 1 min	标准长度
	线规	线数 / 线径	直径	芯数	中心距	标称厚度	标称外径	最大导体电阻	最小绝缘电阻 20℃	耐电压 1 min	标准长度
	AWG	No./mm	mm	No.	mm	mm	mm	Ω/km	MΩ.Km	V	Ft(M)
绞合导体	28	7/0.127	0.38	2	1.28	0.41	1.20×2.48	223.75	15	1500	1640 (500)
				3		0.41	1.20×3.76
				4		0.41	1.20×5.04
				5		0.41	1.20×6.32				984 (300)
				6		0.41	1.20×7.60				984 (300)
				7		0.41	1.20×8.88				656 (200)
				8		0.41	1.20×10.16
				9		0.41	1.20×11.44
				10		0.41	1.20×12.72
				11		0.41	1.20×14.00
				12		0.41	1.20×15.28
	26	7/0.16	0.48	2	1.48	0.45	1.38×2.86	139.73	15	1500	1640(500)
				3		0.45	1.38×4.34				984(300)
				4		0.45	1.38×5.82
				5		0.45	1.38×7.30
				6		0.45	1.38×8.78				656(200)
				7		0.45	1.38×10.26
				8		0.45	1.38×11.74
				9		0.45	1.38×13.22
				10		0.45	1.38×14.70
				11		0.45	1.38×16.18
				12		0.45	1.38×17.66				492(150)
	24	11/0.16	0.61	2	1.62	0.45	1.52×3.14	93.3	15	1500	1640(500)
				3		0.45	1.52×4.76				984(300)
				4		0.45	1.52×6.38				984(300)
				5		0.45	1.52×8.00				656(200)
				6		0.45	1.52×9.62
				7		0.45	1.52×11.24
				8		0.45	1.52×12.86
				9		0.45	1.52×14.48
				10		0.45	1.52×16.10
				11		0.45	1.52×17.72				492(150)
				12		0.45	1.52×19.34				328(100)
	22	17/0.16	0.76	2	1.72	0.43	1.62×3.34	55.0	15	1500	1640(500)
				3		0.43	1.62×5.06				984(300)
				4		0.43	1.62×6.78
				5		0.43	1.62×8.50
				6		0.43	1.62×10.22				328(100)
				7		0.43	1.62×11.94
				8		0.43	1.62×13.68
				9		0.43	1.62×15.38
				10		0.43	1.62×17.10
				11		0.43	1.62×18.82
				12		0.43	1.62×20.54
	20	26/0.16	0.94	2	1.90	0.43	1.80×3.701	34.6	15	1500	1640(500)
				3		0.43	1.80×5.60				984(300)
				4		0.43	1.80×7.50				984(300)
				5		0.43	1.80×9.40				656(200)
				6		0.43	1.80×11.30
				7		0.43	1.80×13.20
				8		0.43	1.80×15.10
