AWM 2464 CSA AWM Ⅰ/Ⅱ A

单层屏蔽电脑线

标准: UL 758,1581 CSA C22.2 NO.210.2

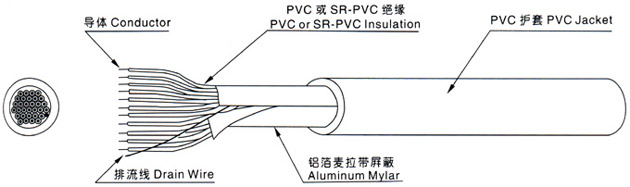

■ 构造

■ 印字

AWM 2464 VW-1SC( )AWG 80℃300V…CS ALL1066838 AWMⅠ/Ⅱ A FT1( )AWG 80℃ 300V-F-

■ 产品说明

●　额定电压： 300V ，额定温度： 80℃
●　导体使用绞线裸铜或镀锡丝
●　PVC 或半硬质 PVC 绝缘
●　绞合镀锡或裸铜线
●　铝箔麦拉带屏蔽
●　PVC 护套
●　可通过 UL VW-1SC 及 CSAFT1 垂直耐燃试验

■ 应用

适用于广播、视听设备器具、电脑及符合国际电工规范 EIA RS-232 之电脑用线。

UL 2464 80℃ 300V
异体			芯数	绝缘		铝箔屏蔽	护套		最大导体电阻 20℃	最小绝缘电阻 20℃	耐电压 1 min	标准长度
线规	线数 / 线径	直径		标称厚度	标称外径		标称厚度	标称外径
AWG	No./mm	mm	NO.	mm	mm	mmXmm	mm	mm	Ω/km	MΩ Km	V	FT(M)
28	7/0.127	0.38	3	0.25	0.88	AXB	0.80	3.70	223.75	10	1500	1000(305)
			4					3.90
			5					4.20
			6					4.50
			7					4.50
			8					4.80
			9					5.10				656(200)
			10					5.30
			11					5.40
			12					5.40
			13					5.70
			14					5.70
			15					5.90
			25				1.00	7.60
			37					8.30				492(150)
			50					9.60
26	7/0.16	0.48	3	0.25	0.98	AXB	0.80	3.90	139.73	10	1500	1000(305)
			4					4.20
			5					4.50
			6					4.80
			7					4.80
			8					5.10				656(200)
			9					5.50
			10					5.80
			11					5.90
			12					5.90
			13					6.20
			14					6.20
			15					6.50
			25				1.00	8.30				492(150)
			37					9.20
			50					10.60
24	11/0.16	0.16	2	0.25	1.11	AXB	0.80	4.00	93.3	10	1500	1000(305)
			3					4.20
			4					4.50
			5					4.80
			6				0.90	5.30				656(200)
			7					5.30
			8					5.60
			9					6.00
			10					6.40
			11					6.60
			12					6.60
			13					6.80
			14					6.80
			15					7.20
			25				1.00	8.90				492(150)
			37					9.90
			50					11.40
22	17/0.16	0.76	2	0.25	1.26	AXB	0.90	4.60	55.0	10	1500	1000(305)
			3					4.80
			4					5.00				656(200)
			5					5.50
			6				1.00	6.00
			7					6.00
			8					6.50
			9					7.00
			10					7.40
			11					7.60
			12					7.60
			13					7.90
			14					7.90
			15					8.30				492(150)
			25				1.10	10.40
			37					11.50
			50					13.30
	注： ①AXB ：厚度 X 宽度（ mm ） Notes:①AXB ： thickness X widt(mm) ② 厚度： 0.025 、 0.035(mm) ②thickness:0.025 、 0.035 （ mm ） ③ 宽度： 8 、 10 、 12 、 18 、 20 …… （ mm ） ③width:8 、 10 、 12 、 18 、 20 … （ mm ）
