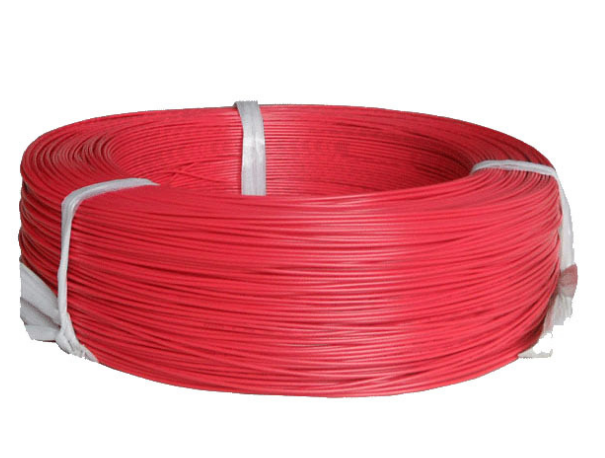

UL1430 XLPVC insulated wire
  • Product：UL1430 XLPVC insulated wire

AWM 1430 CSA REW (XLPVC)
交联聚氯乙烯绝缘电线 标准: UL 758,1581 CSA C22.2 NO.217
■ 构造
■ 印字
AWM 1430VW-1 （） AWG 105℃ 300V…CSLL1066838 REW(XLPVC)FT1( )AWG105℃300V-F-
■ 产品说明
●　额定电压： 300V ， 额定温度： 105℃
●　导体使用单根或绞线 30-16AWG 裸铜或 镀锡丝
●　交联 PVC 绝缘
●　可通过 UL VW-1 及 CSA FT1 垂直耐燃试验
●　使用标准厚度、易剥、易裁
●　具有抗酸碱、耐油、防潮、防霉等特性
■ 应用
适用于一般电子、电器设备内部连线 , 如：烘干机、面包烘烤机、变压器等连线。

UL 1430 105℃ 300V

导体类型

异体

绝缘

最大异体电阻
20℃

最小绝缘电阻
20℃

耐电压
1 min

标准长度

线规 线数 / 线径

直径

标称厚度

标称外径

AWG No/mm mm mm mm Ω/km MΩ.Km V Ft(M)

绞合导体

30 7/0.10 0.30 0.41 1.12 354.24 20 2000

2000
(610)

28 7/0.127 0.38 0.41 1.20 223.75
26 7/0.16 0.48 0.41 1.30 139.73
24 11/0.16 0.61 0.41 1.43 93.3
22 17/0.16 0.76 0.41 1.58 55.0
20 26/0.16 0.94 0.41 1.76 34.6
18 41/0.16 1.18 0.41 2.00 21.8
16 26/0.254 1.49 0.41 2.31 13.7

单根导体

26 1/0.404 0.404 0.41 1.22 142.79 20 2000 2000
（610）
24 1/0.511 0.511 0.41 1.33 89.39
22 1/0.643 0.643 0.41 1.46 54.3
20 1/0.813 0.813 0.41 1.63 33.9
20 1/1.024 1.024 0.41 1.84 21.4

整体镀锡

26 7/0.16 0.48 0.41 1.30 139.73 20 2000 2000
（610）
24 7/0.203 0.16 0.41 1.43 86.0
22 7/0.254 0.76 0.41 1.58 54.8
