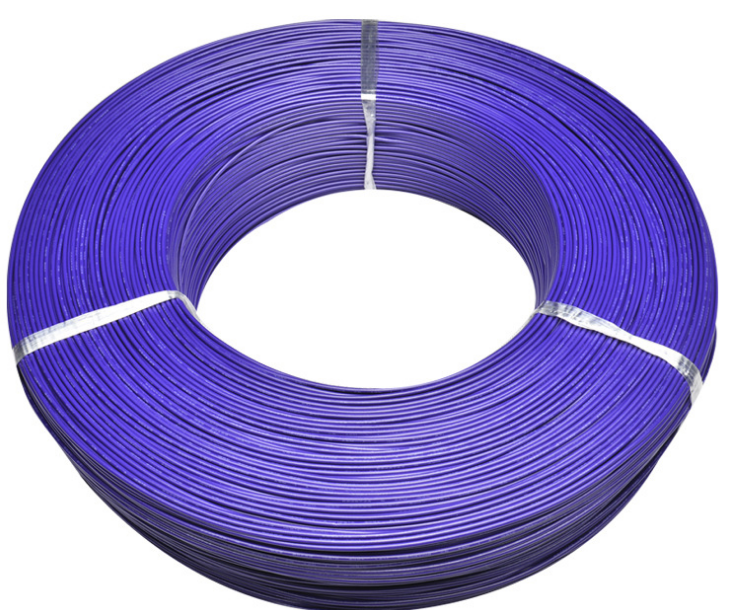

UL1061 Semi-rigid PVC isulated wire
  • Product：UL1061 Semi-rigid PVC isulated wire

AWM 1061 CSA AWM I A
半硬质聚氯乙烯绝缘电线 标准: UL 758, 1581 CSA C22.2 No.210.2
■ 构造
■ 印字
AWM 1061 VW-1 （） AWG 80℃ 300V--CSA LL1066838 AWM I A FT1 （） AWG 80℃ 300V-F-
■ 产品说明
●　额定电压： 300V ， 额定温度： 80℃
●　导体使用单根或绞线 30-16AWG 裸铜或镀锡丝
●　半硬质 PVC 绝缘
●　可通过 UL VW-1 及 CSA FT1 垂直耐燃试验
●　使用标准厚度、易剥、易裁
●　具有抗酸碱、耐油、防潮、防霉等特性
■ 应用
适用于一般电子、电器设备内部连线，由于机械动作会令其磨损，需做适当保护。

UL 1061 80℃ 300V

异体类型

异体

绝缘

最大导体
电阻
20℃

最小绝缘
电阻
20℃

耐电压
1 min

标准长度

线规

线数 / 线径

直径

标称
厚度

标称外径

AWG No./mm mm mm mm Ω/km MΩ.Km V Ft(M)

绞合异体

30 7/0.10 0.30 0.25 0.80 354.24 15 1500

2000(610)

28 7/0.127 0.38 0.25 0.88 223.75
26 7/0.16 0.48 0.25 0.98 139.73
24 11/0.16 0.61 0.25 1.11 93.3
22 17/0.16 0.76 0.25 1.26 55.0
20 26/0.16 0.94 0.30 1.54 34.6
18 41/0.16 1.18 0.33 1.84 21.8
16 26/0.254 1.49 0.35 2.19 13.7

单根导

28 1/0.32 0.32 0.25 0.32 227.39 15 1500 2000(610)
26 1/0.404 0.404 0.25 0.90 142.79
24 1/0.511 0.511 0.25 1.01 89.39
22 1/0.643 0.643 0.25 1.14 54.3
20 1/0.813 0.813 0.30 1.41 33.9
18 1/1.024 1.024 0.33 1.68 21.4

整体镀锡

26 7/0.16 0.48 0.25 0.98 139.73 15 1500 2000(610)
